3.02寸長條屏170*560分辨率支持SPI/MCU接口在單品機上的應用分析

所屬分類：技術資訊     來源：鴻佳聯合    瀏覽：380    時間：2026/1/24

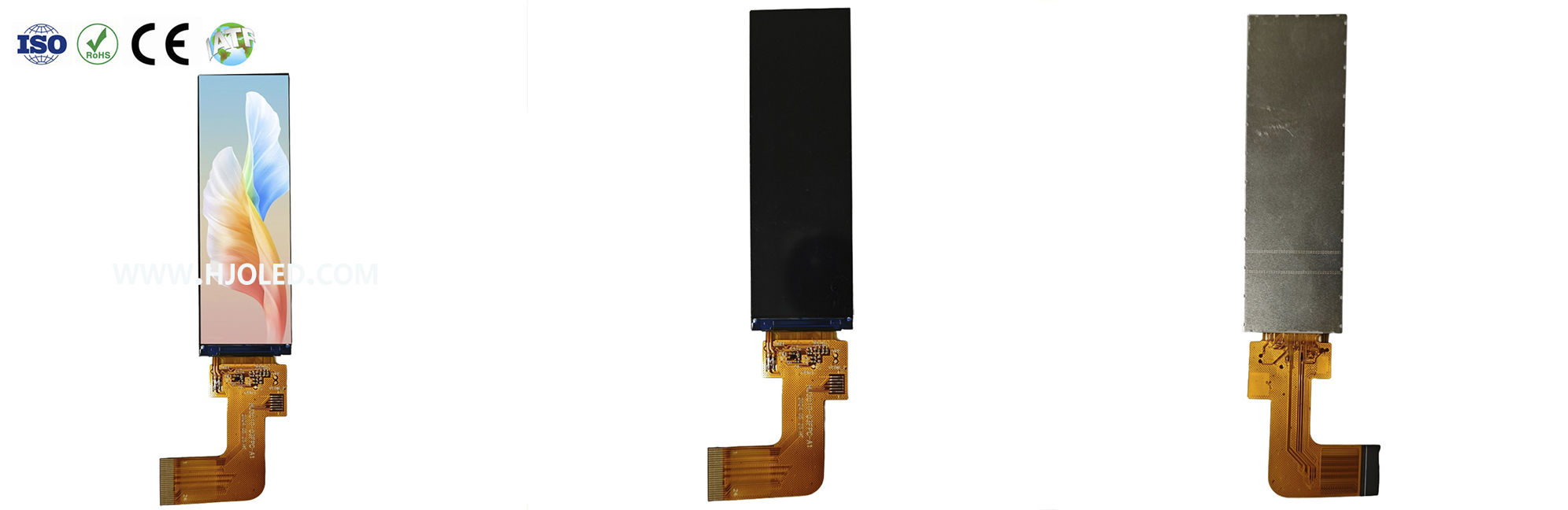

      今天深圳鴻佳聯合科技工程師小劉將介紹一款適合單片機使用，支持SPI/MCU接口的長條屏，3.02寸條形屏，分辨率170*560，采用AXS15231的驅動IC，高清細膩。這款 3.02寸長條屏 是一款在智能家居、工業儀表、便攜設備等領域非常受歡迎的顯示屏。我們來詳細解析一下它的特點和應用。

 一，核心特性總結

 1. 尺寸與分辨率：

 尺寸：3.02寸，對角線長度。其長寬比非常特殊，大約是 170 x 560，即接近 1:3.3 的“帶魚屏”或“長條屏”形狀。

 分辨率：170（H）x 560（V）。注意這里的H和V，意味著它的像素排列是“橫著”的，即寬度是170像素，高度是560像素。當您豎起來使用時，就變成了一個560像素高、170像素寬的豎條屏，非常適合顯示多行信息、列表、儀表盤等。

 2. 接口：

 雙模支持：同時支持 SPI 和 MCU 接口。

 SPI接口：接線簡單（通常需要CS, SCK, MOSI, DC, RESET, VCC, GND），編程方便，對單片機GPIO引腳占用少，但傳輸速度相對較慢，適合驅動這種分辨率不高、刷新要求不極端的屏幕。是最常用的連接方式。

 MCU接口：通常指8位或16位并行接口。傳輸速度快，刷新率高，但需要占用單片機大量IO口。在該屏幕上一般作為可選項。

 3. 驅動與控制：

 屏幕內部通常搭載了如AXS15231或其他兼容的LCD驅動IC。

 需要通過單片機發送初始化命令和像素?cái)?shù)據來控制。

 市面上有配套的轉接板，將細間距的屏幕排針轉換為標準的2.54mm排母，方便連接和調試。

 二，搭配單片機使用的典型方案

 1. 硬件連接（以SPI為例）：

 將屏幕的轉接板與單片機的SPI引腳、以及幾個GPIO引腳相連。

 必備連線：

 VCC -> 3.3V（絕大多數此類屏幕是3.3V供電和邏輯電平，務必確認！）

 GND -> GND

 SCL/SCK -> 單片機SPI時鐘引腳

  SDA/MOSI -> 單片機SPI數據輸出引腳

 DC -> 任意GPIO（用于區分命令/數據）

 CS -> 任意GPIO（片選，如果只有一塊屏幕可固定接地）

 RST -> 任意GPIO（復位，也可接固定電平，但上電復位更穩定）

 2. 軟件開發：

 底層驅動：需要編寫或移植SPI通信函數，以及驅動IC的初始化序列、寫命令、寫數據函數。

 圖形庫（強烈推薦）：

  Arduino平臺：使用 TFT_eSPI 或 U8g2 庫。它們已經支持了大量驅動IC，只需在庫的配置文件中選擇正確的驅動型號和引腳定義，即可快速實現畫點、線、圖形、文字等功能。

 STM32等平臺：可以使用 LVGL、LittlevGL 等開源嵌入式圖形庫。它們能提供更專業的UI、動畫、控件支持，但復雜度也更高。

 取模軟件：如需顯示自定義的中文字體或圖片，需要使用PC端軟件（如Img2Lcd，PCtoLCD）生成像素?cái)?shù)組，然后嵌入程序中。

 應用場景

 智能家居控制面板：作為智能中控屏，顯示時間、天氣、設備狀態列表。

 工業HMI：顯示設備運行參數、流水線狀態、簡易控制按鈕。

 穿戴/便攜設備：運動手表、專業儀表（如登山表、潛水電腦）的副屏。

 汽車/自行車儀表：顯示檔位、里程、導航提示等信息。

零售與辦公設備：排隊叫號屏、標簽打印機狀態顯示、網絡設備面板。

       3.02寸長條屏 是一款性價比高、接口靈活、形狀獨特的顯示屏。通過簡單的SPI和MCU接口與Arduino、STM32、ESP32等主流單片機連接，并借助成熟的圖形庫，由于單片機芯片價格便宜，可以降低整機的成本，提高產品的競爭力，深圳鴻佳聯合科技提供一站式的定制服務，36個月售后服務，歡迎廣大客戶來電咨詢，翁生。
